瀏覽器自帶分享功能也很好用哦~特點：
Y向四線軌布局，C3級絲杠傳動徑向主軸動力輸出
動力刀座接口型式 BMT45/55
中心高 12/16
高精度三端齒定位，液壓鎖緊，伺服換刀
速度快，精度高，剛性強
刀具冷卻可選高壓出水，峰值 7 MPa
適用于車、銑、攻等復合加工
產品特點

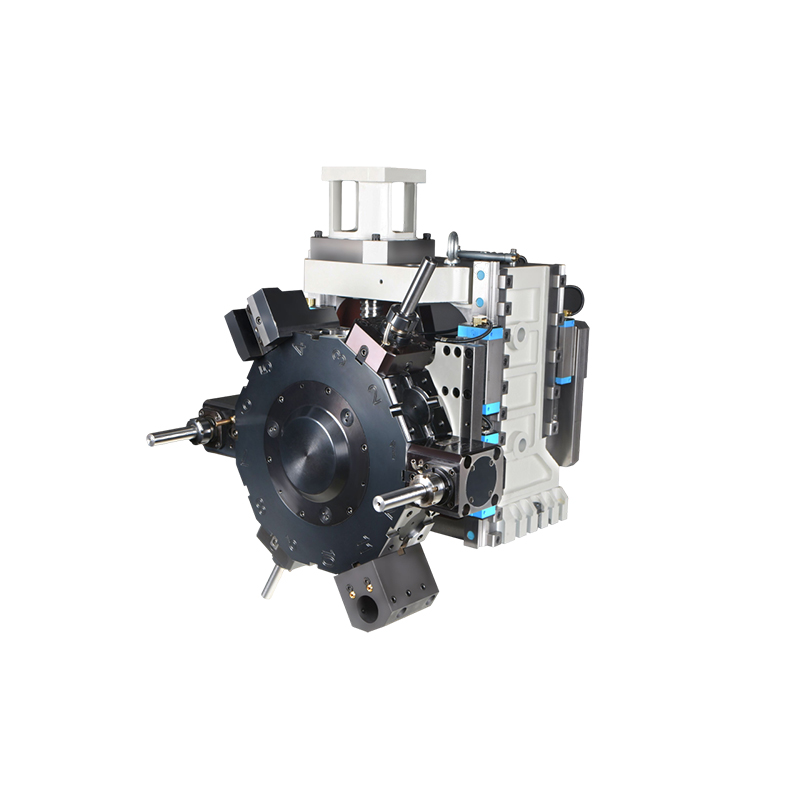

Y軸動力刀塔采用箱式結構，Y軸伺服電機通過滾珠絲桿帶動動力刀盤沿Y軸移動，適應鉆、銑、車、鏜、攻絲等切削加工。
1、刀塔采用箱體內置、前后四線軌的框式結構布局，體積小，剛性強。
2、Y軸伺服電機驅動精密級滾珠絲桿，帶動動力刀盤沿Y軸移動，定位精度高。
3、刀塔采用伺服馬達分度，雙向就近換刀，換刀速度快、效率高。
4、可正向/背向切削，適合正車布局機床。
5、配置動力馬達可實現鉆、銑、車、鏜、攻絲等復雜零件的加工。
6、三片式精密端齒盤精確定位，定位精度和重復定位精度高。
7、刀盤液壓鎖緊，剛性高、可靠性好。

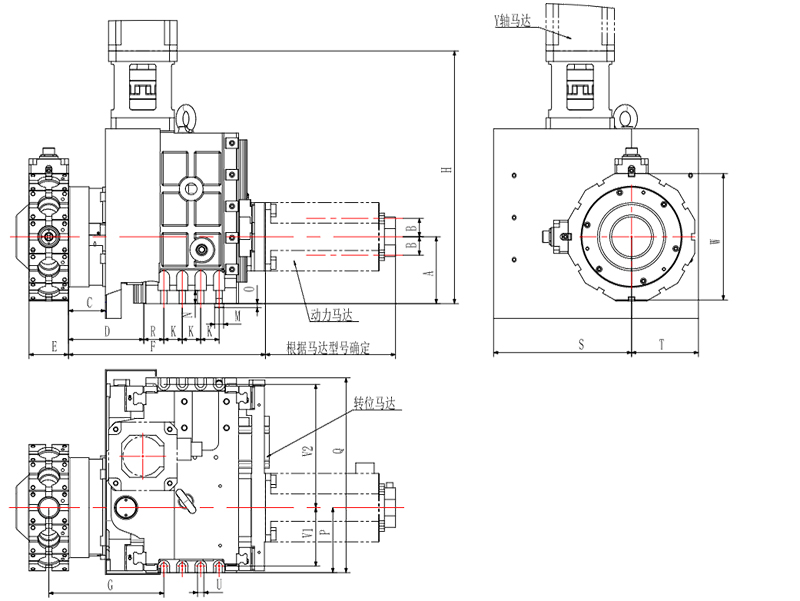

外觀尺寸
| 型號 Model | BMT | A | B | C | D | E | F | G | H | K | M | N | O | P | R | S | T | U | V1 | V2 | W | |
| Y12-BMT40 | 40 | 127 | 35 | 70 | 137.5 | 75 | 381 | 218.5 | 480 | 35 | Φ17 | 25 | 7.5 | 123.5 | 38 | 251 | 128 | 8-12 | 111 | 234 | 240 (標配） | 300 (15工位) |
| Y16-BMT45 | 45 | 170 | 50 | 70 | 153.5 | 90 | 406 | 268 | 583 | 32 | Φ17 | 30 | 7.5 | 145 | 69.5 | 302 | 148 | 10-12 | 135 | 241 | 290 | |
| Y16-BMT55 | 55 | 70 | 157.5 | 100 | 410 | 277 | 340 | |||||||||||||||

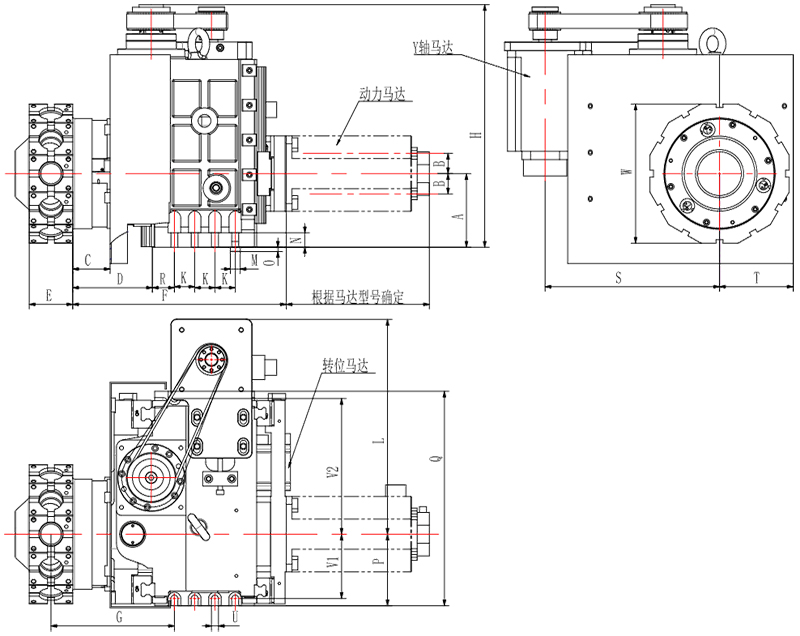

| 型號 Model | BMT | A | B | C | D | E | F | G | H | K | L | M | N | O | P | R | S | T | U | V1 | V2 | W | |
| Y12H-BMT40 | 40 | 127 | 35 | 70 | 143 | 75 | 381 | 218.5 | 415 | 35 | 370 | Φ17 | 25 | 7.5 | 123.5 | 38 | 251 | 128 | 8-12 | 111 | 234 | 240 (標配) | 300 (15工位) |
| Y16H-BMT45 | 45 | 170 | 50 | 71 | 153.5 | 90 | 406 | 268 | 519 | 32 | 358 | Φ17 | 30 | 7.5 | 145 | 69.5 | 302 | 148 | 10-12 | 135 | 241 | 290 | |
| Y16H-BMT55 | 55 | 74.5 | 157.5 | 100 | 410 | 277 | 340 | ||||||||||||||||
主要規格參數
| 項目 | 單位 | Y12 | Y16 |
| 工位數 Number of work stations | 12/15 | 12 | |
| 鎖緊時間允許切向力 Allowable tangential force for clamping time | KNm | 0.75 | 1.7 |
| 定位分度精度 Positioning indexing accuracy | sec. | ±4" | ±4" |
| 重復定位精度 Repeatability | sec. | ±1.6" | ±1.6" |
| 30°轉位并剎車時間 30° turning and braking time | s | 0.1 | 0.12 |
| 不包含加速和制動時每一工步時間 Time per step excluding acceleration and braking | s | 0.06 | 0.07 |
| 油壓刀盤鎖緊/松開時間 Hydraulic tool locking/unlocking time | s | 0.11 | 0.12 |
| 允許換刀頻率 Allowable tool change frequency | 次/Min | 25 | 20 |
| 允許加工過程中的不平衡矩 Allowable unbalance moment during machining | Nm | 16 | 32 |
| 工作壓力±10% Operating pressure ±10% | Mpa | 5 | 5 |
| 冷卻液壓力值 Coolant pressure value | Mpa | 2.5 | 2.5 |
| 重量（不含刀具） Weight (without tool) | Kg | 150 | 250 |
| 刀具與馬達傳動齒比 Tool to motor drive gear ratio | 1:1 | 1:1 | |
| 攜帶刀座規格 Carrying tool holder specification | BMT40 | BMT45/BMT55 | |
| 刀具極限轉速 Tool limit speed | rpm | 6000 | 5000 |
| Y軸減速比 Y-axis reduction ratio | 皮帶傳動1:1.5 | 皮帶傳動1:2 | |
| 直連1:1 | |||
| 至大允許進給速度 Max. permissible feed speed | m/min | 10 | 10 |
| Y軸允許進給行程 Allowable Y-axis feed stroke | mm | ±35 | ±50 |
| 定位精度 Positioning accuracy | μm | 10 | 10 |
產品特點
Y軸動力刀塔采用箱式結構，Y軸伺服電機通過滾珠絲桿帶動動力刀盤沿Y軸移動，適應鉆、銑、車、鏜、攻絲等切削加工。
1、刀塔采用箱體內置、前后四線軌的框式結構布局，體積小，剛性強。
2、Y軸伺服電機驅動精密級滾珠絲桿，帶動動力刀盤沿Y軸移動，定位精度高。
3、刀塔采用伺服馬達分度，雙向就近換刀，換刀速度快、效率高。
4、可正向/背向切削，適合正車布局機床。
5、配置動力馬達可實現鉆、銑、車、鏜、攻絲等復雜零件的加工。
6、三片式精密端齒盤精確定位，定位精度和重復定位精度高。
7、刀盤液壓鎖緊，剛性高、可靠性好。
外觀尺寸
| 型號 Model | BMT | A | B | C | D | E | F | G | H | K | M | N | O | P | R | S | T | U | V1 | V2 | W | |
| Y12-BMT40 | 40 | 127 | 35 | 70 | 137.5 | 75 | 381 | 218.5 | 480 | 35 | Φ17 | 25 | 7.5 | 123.5 | 38 | 251 | 128 | 8-12 | 111 | 234 | 240 (標配） | 300 (15工位) |
| Y16-BMT45 | 45 | 170 | 50 | 70 | 153.5 | 90 | 406 | 268 | 583 | 32 | Φ17 | 30 | 7.5 | 145 | 69.5 | 302 | 148 | 10-12 | 135 | 241 | 290 | |
| Y16-BMT55 | 55 | 70 | 157.5 | 100 | 410 | 277 | 340 | |||||||||||||||
| 型號 Model | BMT | A | B | C | D | E | F | G | H | K | L | M | N | O | P | R | S | T | U | V1 | V2 | W | |
| Y12H-BMT40 | 40 | 127 | 35 | 70 | 143 | 75 | 381 | 218.5 | 415 | 35 | 370 | Φ17 | 25 | 7.5 | 123.5 | 38 | 251 | 128 | 8-12 | 111 | 234 | 240 (標配) | 300 (15工位) |
| Y16H-BMT45 | 45 | 170 | 50 | 71 | 153.5 | 90 | 406 | 268 | 519 | 32 | 358 | Φ17 | 30 | 7.5 | 145 | 69.5 | 302 | 148 | 10-12 | 135 | 241 | 290 | |
| Y16H-BMT55 | 55 | 74.5 | 157.5 | 100 | 410 | 277 | 340 | ||||||||||||||||
主要規格參數
| 項目 | 單位 | Y12 | Y16 |
| 工位數 Number of work stations | 12/15 | 12 | |
| 鎖緊時間允許切向力 Allowable tangential force for clamping time | KNm | 0.75 | 1.7 |
| 定位分度精度 Positioning indexing accuracy | sec. | ±4" | ±4" |
| 重復定位精度 Repeatability | sec. | ±1.6" | ±1.6" |
| 30°轉位并剎車時間 30° turning and braking time | s | 0.1 | 0.12 |
| 不包含加速和制動時每一工步時間 Time per step excluding acceleration and braking | s | 0.06 | 0.07 |
| 油壓刀盤鎖緊/松開時間 Hydraulic tool locking/unlocking time | s | 0.11 | 0.12 |
| 允許換刀頻率 Allowable tool change frequency | 次/Min | 25 | 20 |
| 允許加工過程中的不平衡矩 Allowable unbalance moment during machining | Nm | 16 | 32 |
| 工作壓力±10% Operating pressure ±10% | Mpa | 5 | 5 |
| 冷卻液壓力值 Coolant pressure value | Mpa | 2.5 | 2.5 |
| 重量（不含刀具） Weight (without tool) | Kg | 150 | 250 |
| 刀具與馬達傳動齒比 Tool to motor drive gear ratio | 1:1 | 1:1 | |
| 攜帶刀座規格 Carrying tool holder specification | BMT40 | BMT45/BMT55 | |
| 刀具極限轉速 Tool limit speed | rpm | 6000 | 5000 |
| Y軸減速比 Y-axis reduction ratio | 皮帶傳動1:1.5 | 皮帶傳動1:2 | |
| 直連1:1 | |||
| 至大允許進給速度 Max. permissible feed speed | m/min | 10 | 10 |
| Y軸允許進給行程 Allowable Y-axis feed stroke | mm | ±35 | ±50 |
| 定位精度 Positioning accuracy | μm | 10 | 10 |
