軸向主軸動力輸出動力刀座接口型式 VDI20/30/40/50
中心高 63/80/100/125
高精度三端齒定位，液壓鎖緊，伺服換刀
速度快，精度高，剛性強
刀具冷卻可選高壓出水，峰值 7 MPa
適用于車、銑、攻等復合加工
產品特點

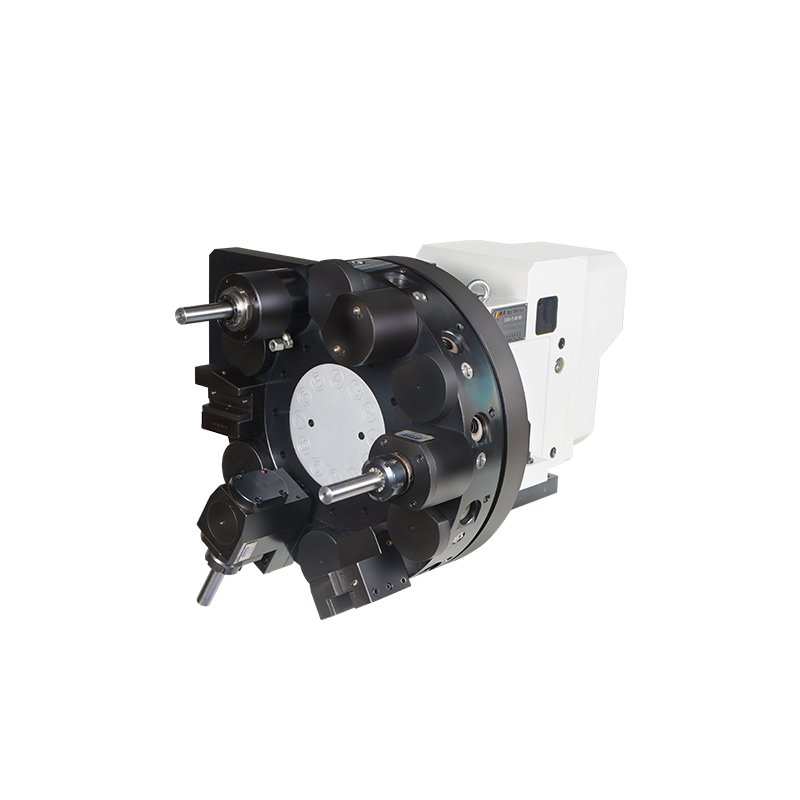

1、D系列軸向伺服動力刀塔是以SLT系列伺服刀塔本體為平臺，外加動力模塊組成的新型轉塔動力刀塔，布局緊湊，結構合理;
2、三片式精密端齒盤及液壓鎖緊裝置，液壓控制動力頭脫開與結合，定位精度高，可靠性好;
3、刀具動力由單獨的主軸伺服電機提供，控制簡單。模塊化接口可適應各種主軸電機，大功率11kw;
4、各工位均可裝配動力刀座，只在工作位提供動力。刀座符合DIN69880和DIN1809國際標準;

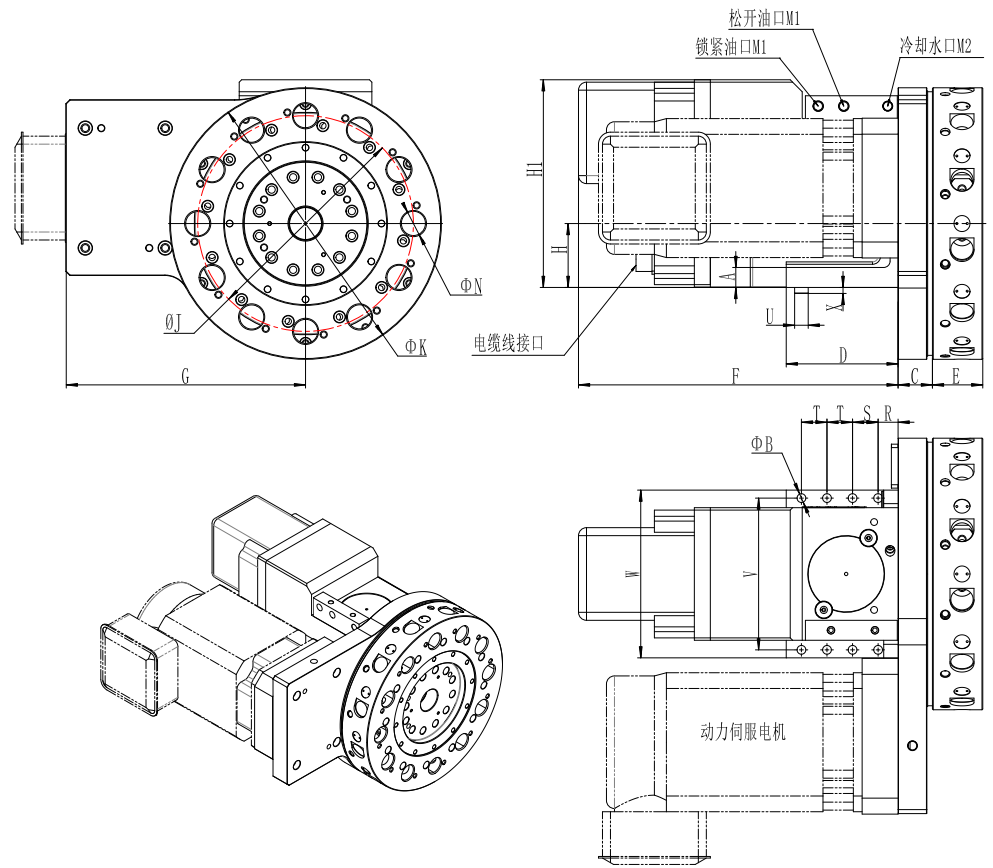

外觀尺寸
| 型號 Model | 尺寸Dimension | ||||||||||
| H | A | B | C | D | E | F | G | H1 | J | K | |
| D63A | 63 | 20 | 8-11 | 41 | 135 | 49 | 335 | 223 | 225 | 240 | 300 |
| D80A | 80 | 25 | 8-11 | 43 | 140 | 63 | 340 | 298 | 260 | 270 | 340 |
| D100A | 100 | 30 | 8-13 | 53 | 170 | 70 | 355 | 313 | 300 | 340 | 410 |
| D125A | 125 | 35 | 8-17 | 71 | 210 | 85 | 365 | 371 | 330 | 400 | 480 |
| M1 | M2 | N | R | S | T | U | V | W | X | |
| D63A | PT1/4 | PT1/4 | 20 | 24 | 30 | 30 | 15 | 165 | 185 | 7.5 |
| D80A | PT1/4 | PT1/4 | 30 | 25 | 32 | 32 | 17 | 190 | 210 | 7.5 |
| D100A | PT3/8 | PT3/8 | 40 | 34 | 40 | 30 | 20 | 220 | 250 | 9 |
| D125A | PT3/8 | PT3/8 | 50 | 30 | 44 | 43 | 26 | 280 | 310 | 9 |
主要規格參數
| 項目Item | 單位 | 型號Model | |||
| D63A | D80A | D100A | D125A | ||
| 中心高 Center height | mm | 63 | 80 | 100 | 125 |
| 工位數 Workstation | 位 | 8; 12 | 8; 12 | 8; 12 | 8; 12 |
| 動力刀具轉速 Power tool speed | rpm | 6000 | 5000 | 4000 | 3500 |
| 相鄰刀位轉位并鎖緊時間 Rotating time （including locking） | sec. | 0.35 | 0.4 | 0.5 | 0.8 |
| 遠刀位轉位并鎖緊時間 Total indexing time for 180*（including locking） | sec. | 0.5 | 0.6 | 0.8 | 1.1 |
| 鎖緊力 Clamping force | kg | 1700 | 2600 | 3500 | 5200 |
| 油壓壓力 Hydraulic working pressure | MPa | 3.5±0.5 | |||
| 流量 Flow rate | L/min | 35 | 30 | 30 | 30 |
| 大攜帶慣量 Inertia of movement for tool-dis | kg·m2 | 0.5 | 1.8 | 4 | 8 |
| 大不平衡力矩 Unbalancing torque | Nm | 10 | 15 | 40 | 60 |
| 分度精度 Indexing accuracy | ±4" | ||||
| 重復定位精度 Accuracy of repeatability | ±1.6" | ||||
| 動力刀座尺寸 Toolholder size | mm | Φ20 | Φ30 | Φ40 | Φ50 |
| 刀柄接口 Toolholder type | DIN69880 | ||||
| 動力刀座軸端型式 Toolshank coupling | DIN1809; DIN5480 | ||||
| 動力電機大功率（S3-40%-10min） Max power （S3-40%-10min） | kw | 2.2 | 3.7 | 5.5 | 7.5 |
| 主軸馬達標準型號（FANUC） （自配） Motor（FANUC） （No available） | α1/10000i | α2/10000i | α3/10000i | α6/10000i | |
| 動力電機與刀具轉速比 Motor and tool transmission ratio | 1:1 | 1:1 | 1:1 | 1:1 | |
| 刀塔重量（不含動力電機） Weight（Not including motor） | kg | 95 | 135 | 195 | 350 |
