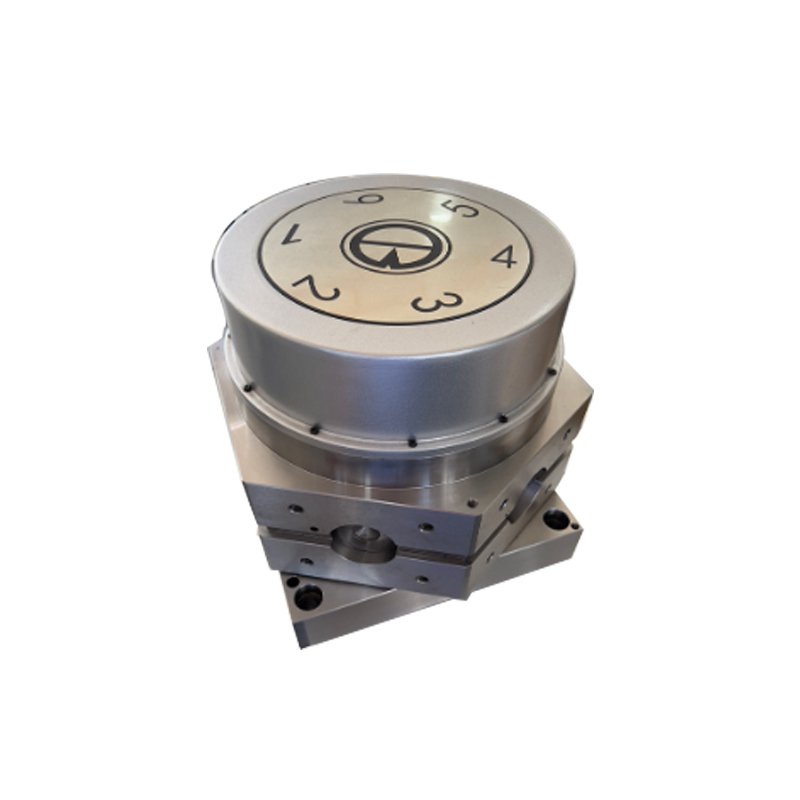

SV系列立式伺服刀塔

特點：

中心高 300340380
內藏式伺服電機安裝，結構緊湊
高精度三端齒定位，液壓鎖緊，伺服換刀
速度快，精度高，剛性強
刀具冷卻可選高壓出水，峰值 7 MPa
適用于車、鉆、鏜等重型立式車削加工

86-519-88351985

產品詳情

產品特點

1、刀盤轉位采用伺服電機伺服精確分度、換刀速度快，可雙向轉位就近選刀;

2、內藏式伺服電機，結構緊湊，具高可靠性;

3、三片式精密端齒盤及液壓鎖緊裝置，定位精度高、鎖緊可靠，適合重切削;

4、精密減速機構，噪音小，負載扭矩大;

5、可根據要求特殊定制4、5、6等工位;

6、配備伺服刀塔用控制器，實現刀塔運行實時監測。

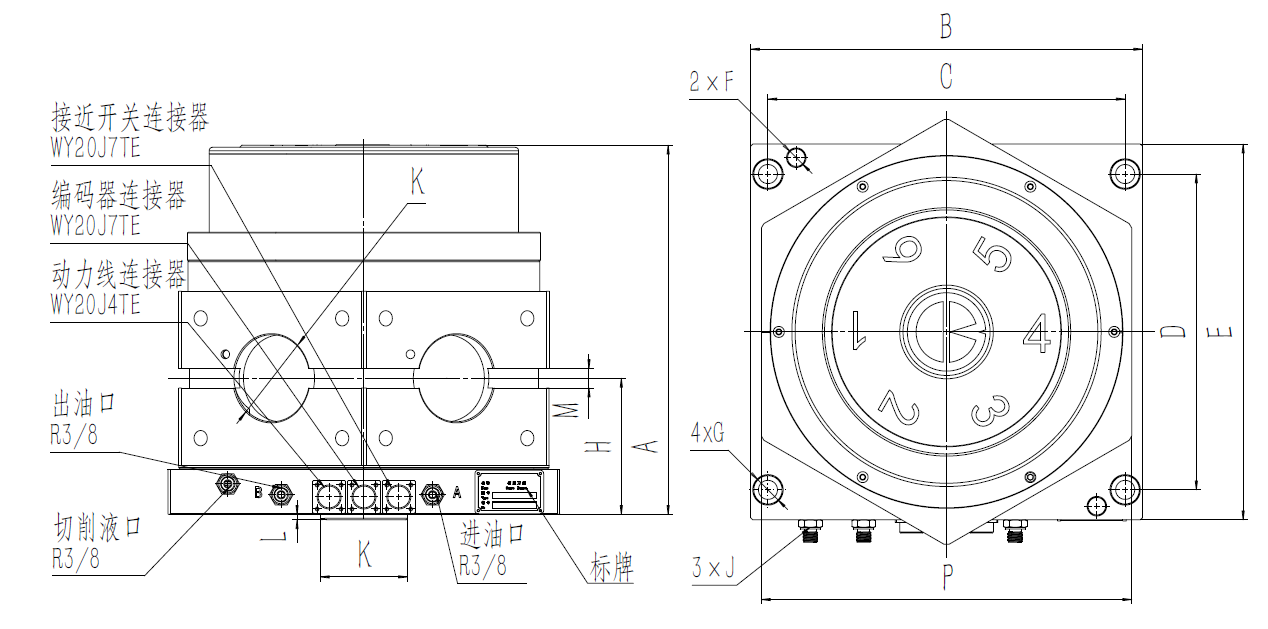

外觀尺寸

型號 Model	尺寸Dimension
型號 Model	H	A	B	C	D	E	F	G	J	K	L	M	N	P
SV320	125	310	300	260	260	300	Φ12	Φ17.5	PT3/8	Φ80	5	18	Φ60	320
SV340	125	339	360	328	290	345	Φ16	Φ17.5	PT3/8	Φ80	5	18	Φ80	340
SV400	160	375	420	380	340	410	Φ20	Φ21	PT3/8	Φ80	5	18	Φ80	400

主要規格參數

項目Item		型號Model
項目Item		SV320	SV340	SV400
中心高 Center Height	mm	125	125	160
刀位數 Allowed number of tools		4/5/6	4/5/6	4/5/6
轉45°換刀并鎖緊時間(Sec.) Time for 45° ratation and clamping	60°	0.7	0.85	1.2
	72°	0.9	1	1.6
	90°	1	1.2	1.8
鎖緊力 Clamping force	kgf	7800	9300	11300
油壓壓力 Hydraulic working pressure	Mpa	5±0.5	5±0.5	5±0.5
液壓油流量Flow rate	L/min	25	30	30
定位精度Indexing Accuracy		±4″	±4″	±4″
重復定位精度 Accuracy of repeatability		±1.6″	±1.6″	±1.6″
凈重（不含刀盤） Net weight(without tool disc)	kg	100	180	250
