瀏覽器自帶分享功能也很好用哦~特點：
中心高 63/80/100/125/160可選多種刀盤規格，并接受定制
寬體式箱體，行業標準安裝尺寸
高精度三端齒定位，液壓鎖緊，伺服換刀
速度快，精度高，剛性強
刀具冷卻可選高壓出水，峰值 7 MPa
適用于車、鉆、鏜等重型車削加工
產品詳情
產品特點
1、大跨距箱體安裝尺寸;
2、鎖緊齒盤油缸結構，鎖緊動作更平穩;
3、齒輪組減速機構，傳動系統剛性強
4、可訂制30bar、50bar、70bar高壓出水產品。

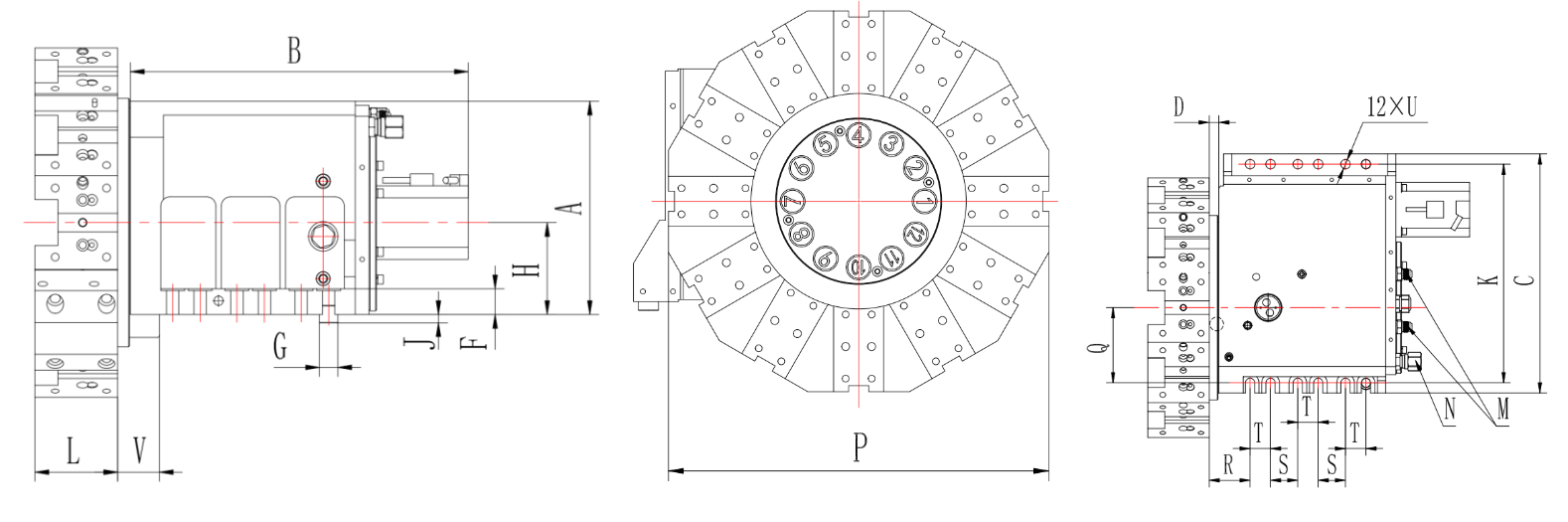

外觀尺寸
| 型號 Model | 尺寸Dimension | |||||||||||||||||
| H 中心高 | A | B | C | D | F | G | J | K | L | M | N | Q | R | S | T | U | V | |
| ST80 | 80 | 225 | 350 | 312 | 14 | 25 | Φ17 | 7.5 | 290 | 80/90 | PT1/4 | PT1/4 | 95 | 70 | 35 | 35 | 11 | 45 |
| ST100 | 100 | 232 | 368 | 350 | 14 | 28 | Φ20 | 9 | 320 | 90 | PT3/8 | PT3/8 | 110 | 60 | 40 | 30 | 13 | 45 |
主要規格參數
| 項目Item | 型號Model | ||
| ST80 | ST100 | ||
| 中心高 Center Height | mm | 80 | 100 |
| 刀位數 Allowed number of tools | 8；12 | 8；12 | |
| 轉45°換刀并鎖緊時間 Time for 45° ratation and clamping | Sec. | 1.1 | 1.4 |
| 轉180°換刀并鎖緊時間 Time for 180° ratation and clamping | Sec. | 1.4 | 1.9 |
| 鎖緊力 Clamping force | kgf | 2800 | 3200 |
| 油壓壓力 Hydraulic working pressure | Mpa | 3.5±0.5 | 3.5±0.5 |
| 液壓油流量 Flow rate | L/min | 22 | 25 |
| 定位精度 Indexing Accuracy | ±4″ | ±4″ | |
| 重復定位精度 Accuracy of repeatability | ±1.6″ | ±1.6″ | |
| 凈重（不含刀盤） Net weight(without tool disc) | kg | 68 | 88 |
產品詳情
產品特點
1、大跨距箱體安裝尺寸;
2、鎖緊齒盤油缸結構，鎖緊動作更平穩;
3、齒輪組減速機構，傳動系統剛性強
4、可訂制30bar、50bar、70bar高壓出水產品。
外觀尺寸
| 型號 Model | 尺寸Dimension | |||||||||||||||||
| H 中心高 | A | B | C | D | F | G | J | K | L | M | N | Q | R | S | T | U | V | |
| ST80 | 80 | 225 | 350 | 312 | 14 | 25 | Φ17 | 7.5 | 290 | 80/90 | PT1/4 | PT1/4 | 95 | 70 | 35 | 35 | 11 | 45 |
| ST100 | 100 | 232 | 368 | 350 | 14 | 28 | Φ20 | 9 | 320 | 90 | PT3/8 | PT3/8 | 110 | 60 | 40 | 30 | 13 | 45 |
主要規格參數
| 項目Item | 型號Model | ||
| ST80 | ST100 | ||
| 中心高 Center Height | mm | 80 | 100 |
| 刀位數 Allowed number of tools | 8；12 | 8；12 | |
| 轉45°換刀并鎖緊時間 Time for 45° ratation and clamping | Sec. | 1.1 | 1.4 |
| 轉180°換刀并鎖緊時間 Time for 180° ratation and clamping | Sec. | 1.4 | 1.9 |
| 鎖緊力 Clamping force | kgf | 2800 | 3200 |
| 油壓壓力 Hydraulic working pressure | Mpa | 3.5±0.5 | 3.5±0.5 |
| 液壓油流量 Flow rate | L/min | 22 | 25 |
| 定位精度 Indexing Accuracy | ±4″ | ±4″ | |
| 重復定位精度 Accuracy of repeatability | ±1.6″ | ±1.6″ | |
| 凈重（不含刀盤） Net weight(without tool disc) | kg | 68 | 88 |
