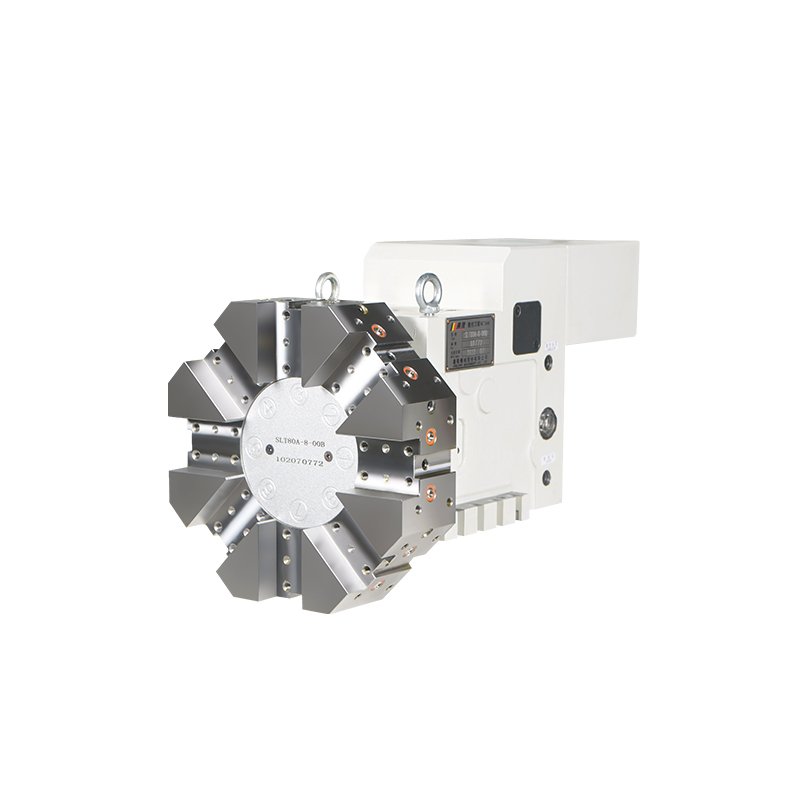

SLT系列伺服刀塔

特點：

中心高 63/80/100/125/160
可選多種刀盤規格，并接受定制
箱體結構緊湊，行業標準安裝尺寸
高精度三端齒定位，液壓鎖緊，伺服換刀
速度快，精度高，剛性強
刀具冷卻可選高壓出水，峰值 7 MPa
適用于車、鉆、鏜等車削加工

86-519-88351985

產品詳情

產品特點

1、刀盤轉位采用伺服電機精確分度，換刀速度快，可雙向轉位及就近選刀;

2、三片式精密端齒盤及液壓鎖緊裝置，定位精度高、鎖緊可靠，適合重切削;

3、精密減速機構，噪音小，負載扭矩大;

4、可根據特殊需要制作4、6、8、12等工位;

5、可訂制30bar、50bar、70bar高壓出水產品。

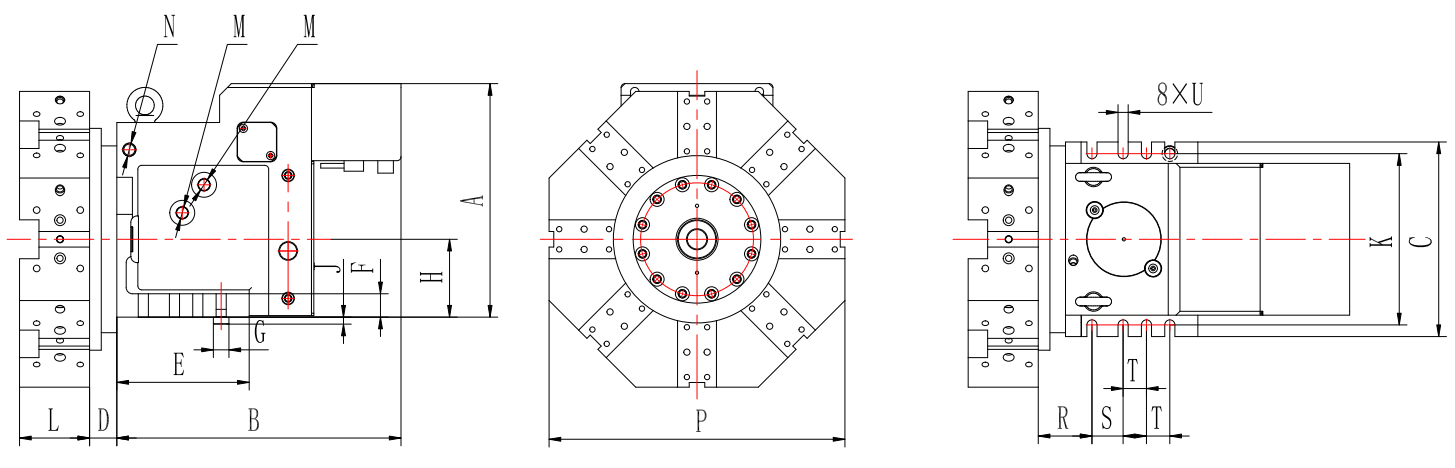

外觀尺寸

型號Model	尺寸Dimension
型號Model	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T	U
SLT63A	63	225	335	185	34	135	20	Φ15	7.5	165	55/65	PT1/4	PT1/4	24	30	30	11
SLT80A	80	260	340	210	35	140	25	Φ17	7.5	190	80/90	PT1/4	PT1/4	25	32	32	11
SLT100A	100	300	355	250	43	170	30	Φ20	9	220	90	PT3/8	PT3/8	34	40	30	13
SLT125A	125	330	365	310	52	190	35	Φ26	9	280	90	PT3/8	PT3/8	30	44	43	17
SLT160A	160	400	408	390	63	238	38	Φ32	12	352	130	PT3/8	PT3/8	97	48	48	22

主要規格參數

項目Item		型號Model
項目Item		SLT63A	SLT80A	SLT100A	SLT125A	SLT160A
中心高 Center Height	mm	63	80	100	125	160
刀位數 Allowed number of tools		8；12	8；12	8；12	8；12	8；12
轉45°換刀并鎖緊時間 Time for 45° ratation and clamping	Sec.	0.35	0.4	0.5	0.8	1.6
轉180°換刀并鎖緊時間 Time for 180° ratation and clamping	Sec.	0.5	0.6	0.8	1.1	2.3
鎖緊力 Clamping force	kgf	1200	2800	3200	5200	11000
油壓壓力 Hydraulic working pressure	Mpa	3.5±0.5	3.5±0.5	3.5±0.5	3.5±0.5	3.5±0.5
液壓油流量 Flow rate	L/min	20	30	30	30	30
定位精度 Indexing Accuracy		±4″	±4″	±4″	±4″	±4″
重復定位精度 Accuracy of repeatability		±1.6″	±1.6″	±1.6″	±1.6″	±1.6″
凈重（不含刀盤） Net weight(without tool disc)	kg	50	68	88	150	290

伺服刀塔刀盤規格及配件

型號 Model		SLT63A	SLT80A	SLT100A	SLT125A	SLT160A
刀盤對邊P Opposites Side	8工位	228	270	330	390	480
		248	300	350	450
		248	330	380	450
	12工位	270	340	380	450	540
			320	370	480
			330	420	480
鏜刀座Boring Tool		Φ20 Φ25 Φ32	Φ32Φ40	Φ32 Φ40 Φ50	Φ40Φ50	Φ40Φ50
外徑刀O.D Tool		￡20	￡25	￡25	￡32	￡32
端面刀座Facing Tool		￡20	￡25	￡25	￡32	￡32

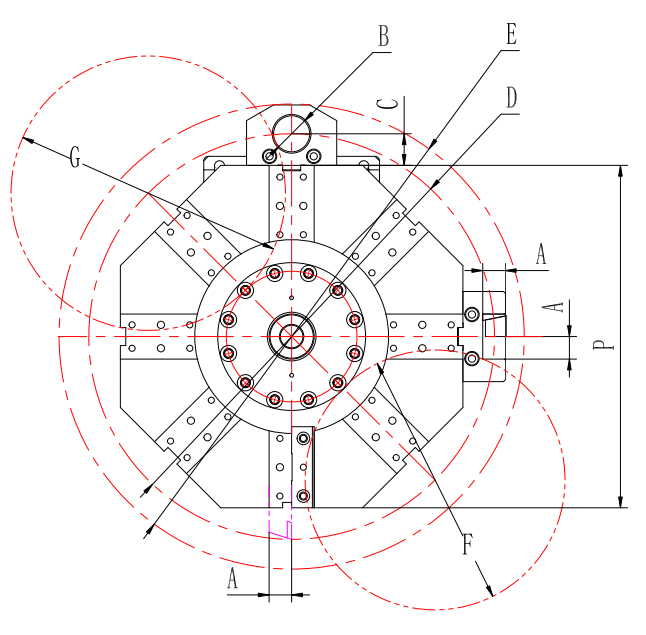

伺服刀塔刀盤回轉尺寸

型號 Model	尺寸Dimension
型號 Model	`P 刀盤對邊		A 外徑/端面刀方	B 鏜刀孔直徑	C 鏜刀座中心高	D 刀具回轉中心	E 大回轉直徑	F 回轉安全區直徑	G 回轉安全區直徑
SLT63A	8工位	228	￡20	Φ25	25	Φ278	Φ325	Φ172	Φ187
SLT63A	12工位	270	￡20	Φ25	25	Φ320	Φ366	Φ120	Φ140
SLT80A	8工位	270	￡25	Φ40	35	Φ340	Φ406	Φ204	Φ220
SLT80A	12工位	340	￡25	Φ40	30	Φ400	Φ466	Φ154	Φ167
SLT100A	8工位	330	￡25	Φ40	30	Φ390	Φ456	Φ277	Φ258
SLT100A	12工位	380	￡25	Φ40	30	Φ440	Φ506	Φ175	Φ187
SLT125A	8工位	450	￡32	Φ50	40	Φ530	Φ606	Φ327	Φ355
SLT125A	12工位	450	￡32	Φ50	40	Φ530	Φ606	Φ207	Φ244
SLT160A	8工位	480	￡32	Φ40	40	Φ560	Φ636	Φ358	Φ412
SLT160A	12工位	540	￡32	Φ50	50	Φ640	Φ720	Φ261	Φ282
