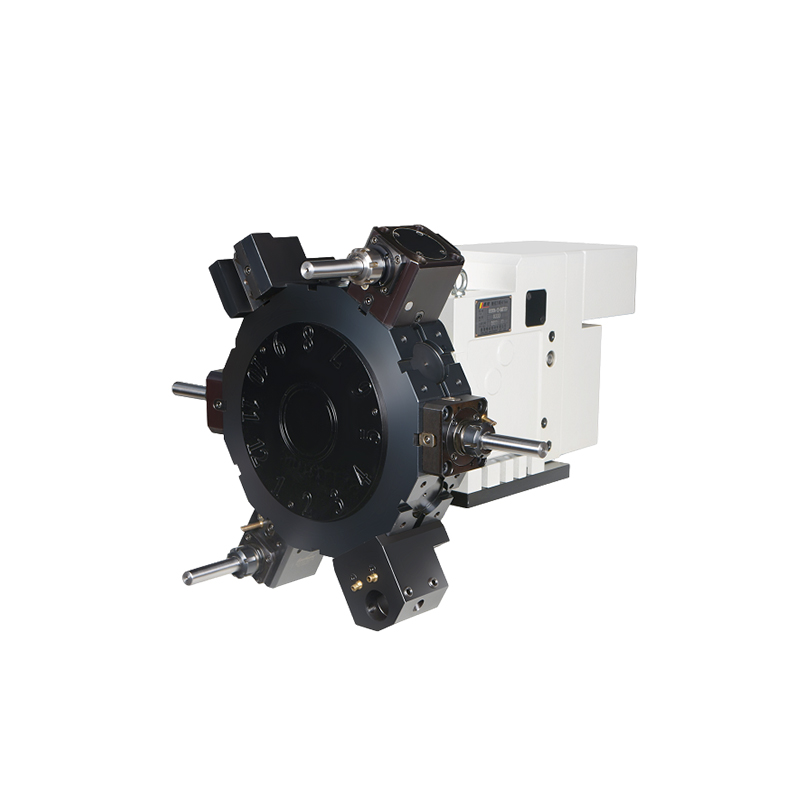

R系列徑向伺服動力刀塔

特點：

徑向主軸動力輸出
動力刀座接口 BMT45/55/65
動力電機連接 C型直聯 / U型聯接
中心高 63/80/100/125
高精度三端齒定位，液壓鎖緊，伺服換刀
速度快，精度高，剛性強
刀具冷卻可選高壓出水，峰值 7 MPa
適用于車、銑、攻等復合加工

86-519-88351985

產品詳情

產品特點

1、R系列徑向伺服動力刀塔以SLT伺服刀塔為基體，輔加徑向動力模塊的組合式結構，布局緊湊，結構合理;

2、三片式精密端齒盤及液壓鎖緊裝置，定位精度高，剛性強，可靠性高;

3、刀具動力由單獨的動力電機提供，扭力大、噪音低。模塊化接口適應各種伺服電機;

4、每個工位均可裝配動力刀座，只在工作位提供動力。適用符合斗山企業標準的BMT刀座，聯軸器接口符合DIN1809標準。

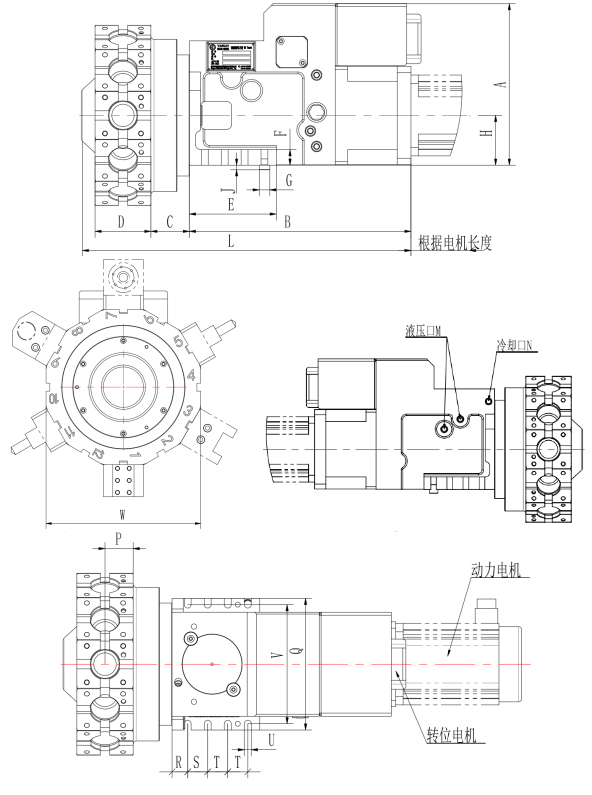

外觀尺寸(C型)

型號 Model	尺寸Dimension
	H	BMT	A	B	C	D	E	F	G	J	L	M	N	P	Q	R	S	T	U	V	W
R63A-**C	63	40	225	330	70	75	135	20	Φ15	7.5	500	PT1/4	PT1/4	37.5	185	24	30	30	8-11	165	240
		45			62.5	90					500			45							290
R80A-**C	80	45	260	335	62	90	140	25	Φ17	7.5	509	PT1/4	PT1/4	45	210	25	32	32	8-11	190	290
		55			71	100					521			50							340
R100A-**C	100	55	300	356	71	100	170	30	Φ20	9	542	PT3/8	PT3/8	50	250	34	40	30	8-13	220	340
		65			80	110					575			55							380
R125A-**C	125	65	330	370	84	110	190	35	Φ26	9	593	PT3/8	PT3/8	55	310	30	44	43	8-17	280	380

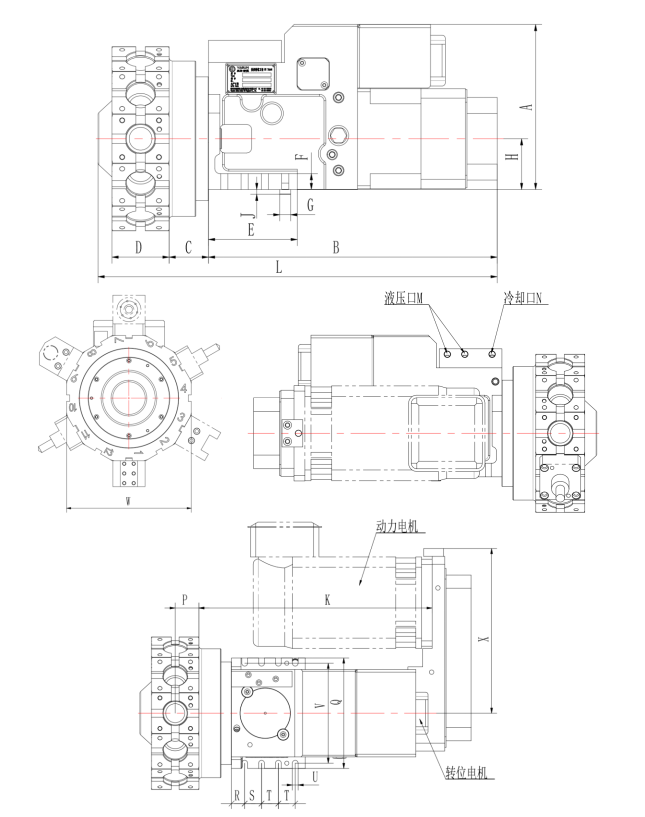

外觀尺寸(U型)

型號 Model	尺寸Dimension
	H	BMT	A	B	C	D	E	F	G	J	K	L	M	N	P	Q	R	S	T	U	V	X	W
R63A-**U	63	40	225	335	70	75	135	20	Φ15	7.5	300	505	PT1/4	PT1/4	37.5	185	24	30	30	8-11	165	243	240
		45			62.5	90					293	505			45								290
R80A-**U	80	45	260	455	62	90	140	25	Φ17	7.5	443	629	PT1/4	PT1/4	45	210	25	32	32	8-11	190	313	290
		55			71	100					452	641			50								340
R100A-**U	100	55	300	482	71	100	170	30	Φ20	9	476	668	PT3/8	PT3/8	50	250	34	40	30	8-13	220	323	340
		65			80	110					485	701			55								380
R125A-**U	125	65	330	511	84	110	190	35	Φ26	9	519	734	PT3/8	PT3/8	55	310	30	44	43	8-17	280	350	380

主要規格參數

項目Item	單位	型號Model
項目Item	單位	R63A	R80A	R100A	R125A
中心高 Center Height	mm	63	80	100	125
工位數 Workstation	位	8; 12	8; 12	12	12
動力刀具轉速 Power tool speed	rpm	6000	5000	4000	3500
相鄰刀位轉位并鎖緊時間 Rotating time （including locking）	sec .	0.23	0.35	0.42	0.84
遠刀位轉位并鎖緊時間， Total indexing time for 180（including locking）	sec .	0.55	0.76	0.83	1.56
鎖緊力 Clamping force	kg	1700	2600	3500	5200
油壓壓力 Hydraulic working pressure	MPa	3.5±0.5
流量 Flow rate	L/min	18	20	25	30
至大攜帶慣量 Inertia of transportable masses	kg·m2	0.5	1.5	4	7
至大不平衡力矩 Unbalancing torque	Nm	10	15	40	60
分度精度 Indexing accuracy		±4"
重復定位精度 Accuracy of repeatability		±1.6"
動力刀座尺寸 Toolholder size	mm	Φ40; Φ45	Φ45; Φ55	Φ55; Φ65	Φ65
動力刀座型式 Toolholder type		BMT（斗山）
動力刀柄驅動型式 Toolshank coupling		DIN1809
動力電機至大功率（S3-40%-10min） Max power （S3-40% 10min）	kw	2.2	3.7	5.5	7.5
主軸馬達標準型號（FANUC）（自配） Motor（FANUC “（No available）		α1.5/10000i	α2/10000i	α3/10000i	α6/10000i
動力電機與刀具轉速比 Motor and tool transmission ratio		1:1	1:1	1:1	1:1
刀塔重量（含刀盤，不含動力電機） Weight（Not including motor）	kg	103	155	190	290

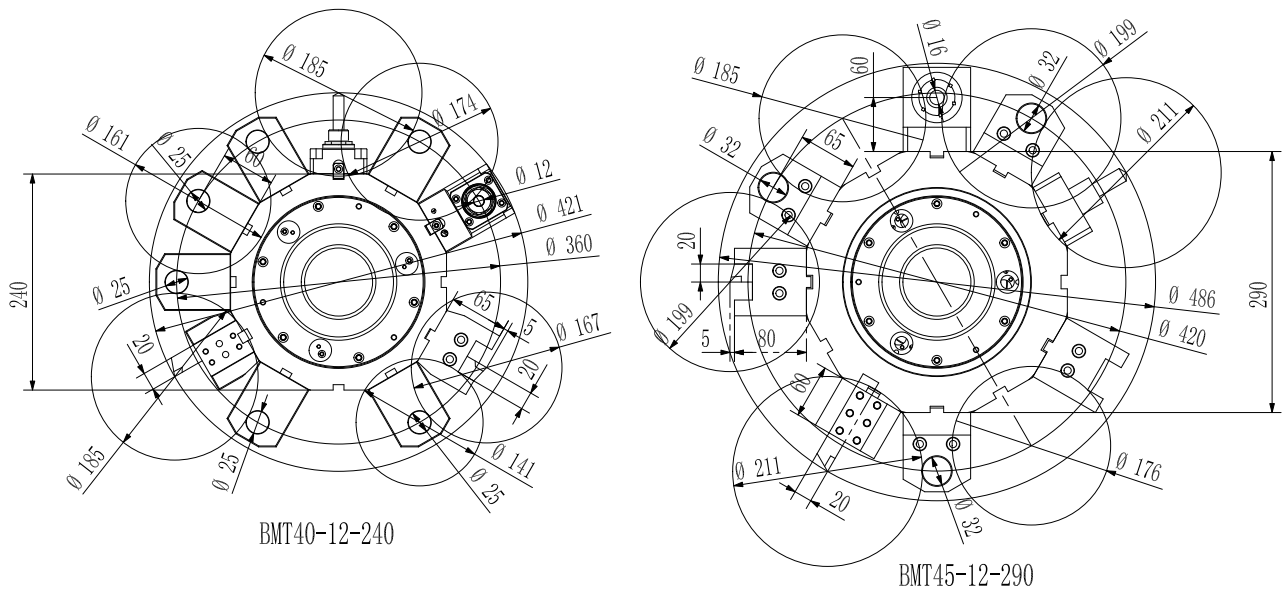

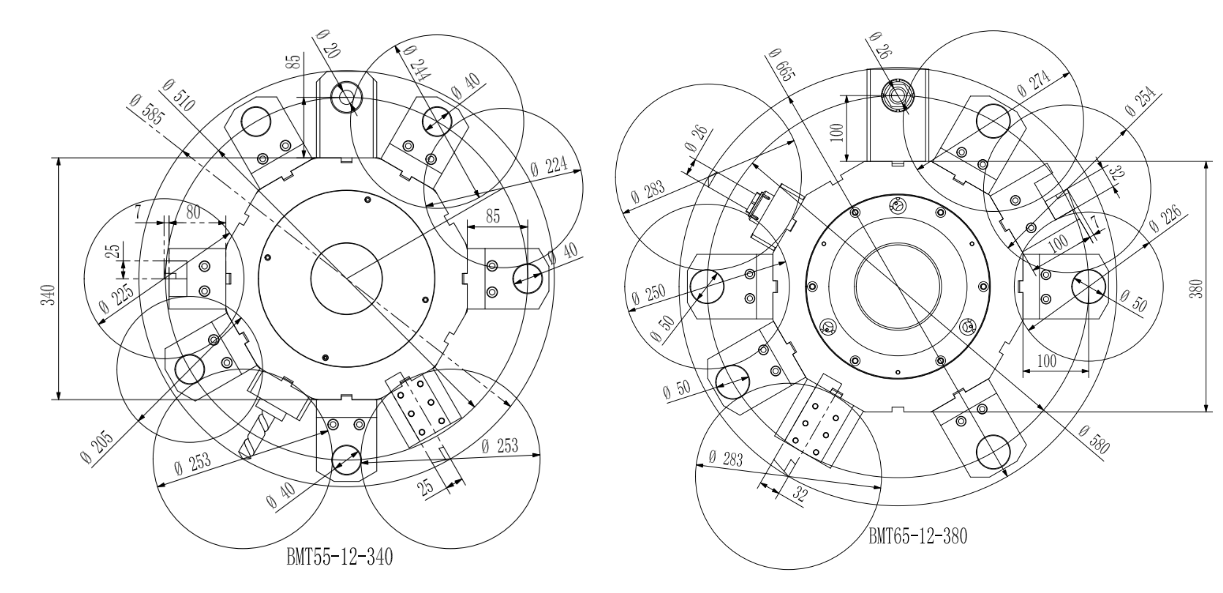

刀盤干涉

R系列徑向伺服動力刀塔

特點：

86-519-88351985

產品詳情

產品特點

1、R系列徑向伺服動力刀塔以SLT伺服刀塔為基體，輔加徑向動力模塊的組合式結構，布局緊湊，結構合理;

2、三片式精密端齒盤及液壓鎖緊裝置，定位精度高，剛性強，可靠性高;

3、刀具動力由單獨的動力電機提供，扭力大、噪音低。模塊化接口適應各種伺服電機;

外觀尺寸(C型)

型號 Model	尺寸Dimension
	H	BMT	A	B	C	D	E	F	G	J	L	M	N	P	Q	R	S	T	U	V	W
R63A-**C	63	40	225	330	70	75	135	20	Φ15	7.5	500	PT1/4	PT1/4	37.5	185	24	30	30	8-11	165	240
		45			62.5	90					500			45							290
R80A-**C	80	45	260	335	62	90	140	25	Φ17	7.5	509	PT1/4	PT1/4	45	210	25	32	32	8-11	190	290
		55			71	100					521			50							340
R100A-**C	100	55	300	356	71	100	170	30	Φ20	9	542	PT3/8	PT3/8	50	250	34	40	30	8-13	220	340
		65			80	110					575			55							380
R125A-**C	125	65	330	370	84	110	190	35	Φ26	9	593	PT3/8	PT3/8	55	310	30	44	43	8-17	280	380

外觀尺寸(U型)

型號 Model	尺寸Dimension
	H	BMT	A	B	C	D	E	F	G	J	K	L	M	N	P	Q	R	S	T	U	V	X	W
R63A-**U	63	40	225	335	70	75	135	20	Φ15	7.5	300	505	PT1/4	PT1/4	37.5	185	24	30	30	8-11	165	243	240
		45			62.5	90					293	505			45								290
R80A-**U	80	45	260	455	62	90	140	25	Φ17	7.5	443	629	PT1/4	PT1/4	45	210	25	32	32	8-11	190	313	290
		55			71	100					452	641			50								340
R100A-**U	100	55	300	482	71	100	170	30	Φ20	9	476	668	PT3/8	PT3/8	50	250	34	40	30	8-13	220	323	340
		65			80	110					485	701			55								380
R125A-**U	125	65	330	511	84	110	190	35	Φ26	9	519	734	PT3/8	PT3/8	55	310	30	44	43	8-17	280	350	380

主要規格參數

項目Item	單位	型號Model
項目Item	單位	R63A	R80A	R100A	R125A
中心高 Center Height	mm	63	80	100	125
工位數 Workstation	位	8; 12	8; 12	12	12
動力刀具轉速 Power tool speed	rpm	6000	5000	4000	3500
相鄰刀位轉位并鎖緊時間 Rotating time （including locking）	sec .	0.23	0.35	0.42	0.84
遠刀位轉位并鎖緊時間， Total indexing time for 180（including locking）	sec .	0.55	0.76	0.83	1.56
鎖緊力 Clamping force	kg	1700	2600	3500	5200
油壓壓力 Hydraulic working pressure	MPa	3.5±0.5
流量 Flow rate	L/min	18	20	25	30
至大攜帶慣量 Inertia of transportable masses	kg·m2	0.5	1.5	4	7
至大不平衡力矩 Unbalancing torque	Nm	10	15	40	60
分度精度 Indexing accuracy		±4"
重復定位精度 Accuracy of repeatability		±1.6"
動力刀座尺寸 Toolholder size	mm	Φ40; Φ45	Φ45; Φ55	Φ55; Φ65	Φ65
動力刀座型式 Toolholder type		BMT（斗山）
動力刀柄驅動型式 Toolshank coupling		DIN1809
動力電機至大功率（S3-40%-10min） Max power （S3-40% 10min）	kw	2.2	3.7	5.5	7.5
主軸馬達標準型號（FANUC）（自配） Motor（FANUC “（No available）		α1.5/10000i	α2/10000i	α3/10000i	α6/10000i
動力電機與刀具轉速比 Motor and tool transmission ratio		1:1	1:1	1:1	1:1
刀塔重量（含刀盤，不含動力電機） Weight（Not including motor）	kg	103	155	190	290
