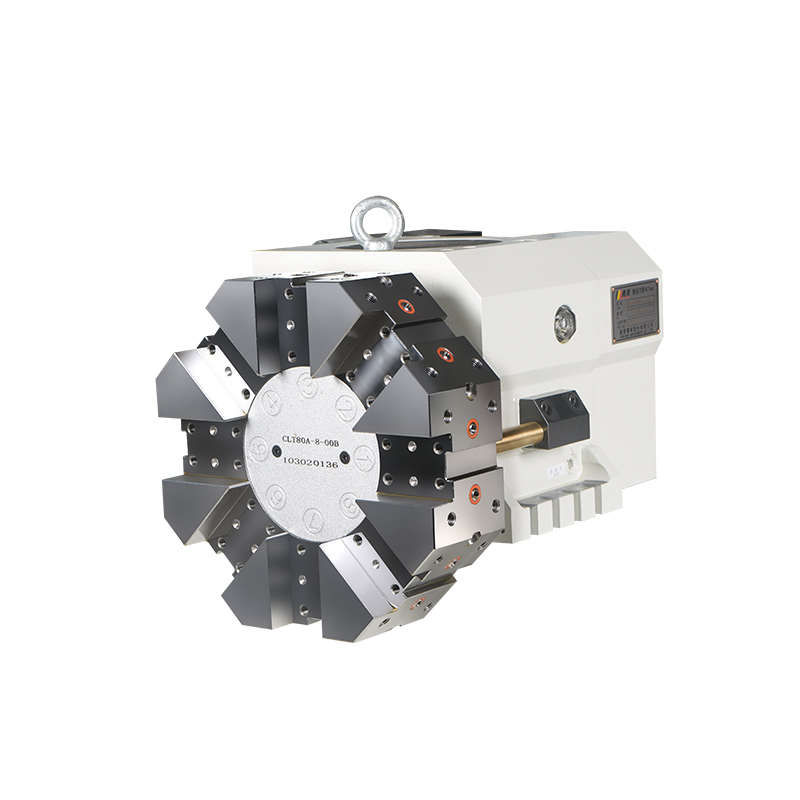

CLT系列凸輪油壓刀塔

特點：

中心高 63/80/100
凸輪機構傳動，液壓馬達驅動，液壓鎖緊
準確位置檢測，雙向就近選刀
行業標準安裝尺寸
速度平穩，精度高，剛性強
刀具冷卻可選高壓出水，峰值 7 MPa
適用于車、鉆、鏜等重型車削加工

86-519-88351985

產品詳情

產品特點

1、內部機構采用凸輪設計，定位準確，換刀速度快。

2、油壓馬達驅動，扭矩大，換刀平穩。

3、刀盤松開夾緊采用油壓機構，動作可靠，適合重切削。

4、接近開關與邏輯線路配合控制，可就近選刀。

5、可訂制30bar、50bar、70bar高壓出水產品。

外觀尺寸

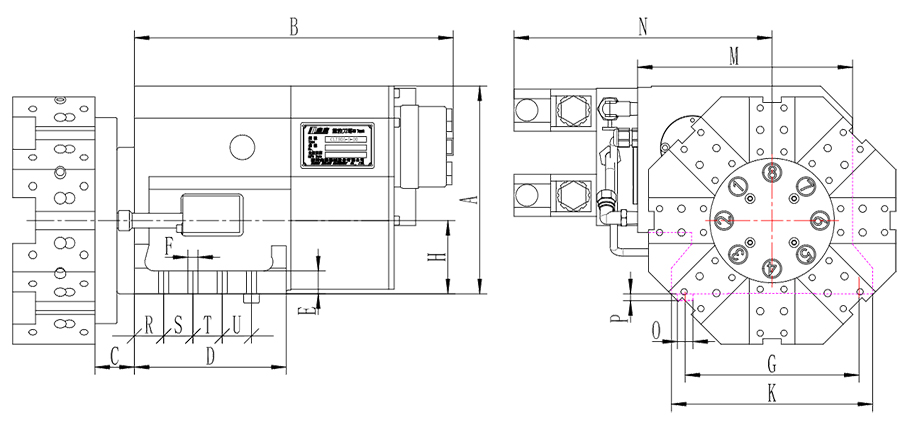

CLT63-8/CLT80-8(不帶液壓閥)

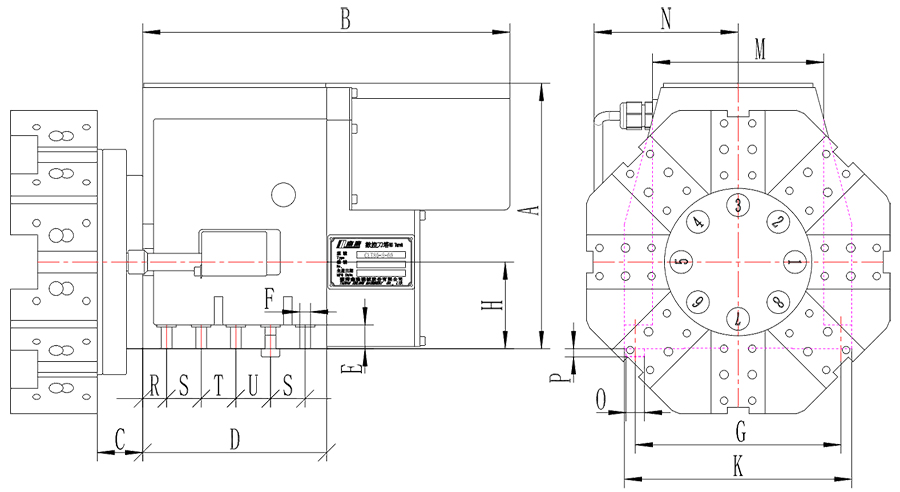

CLT80A-8/CLT100-8(帶液壓閥)

型號 Model	尺寸Dimension
型號 Model	H	A	B	C	D	E	F	G	K	M	N	O	P	R	S	T	U
CLT63-8	63	228	326	36	155	18	9-11	165	185	146	99	Φ15	8	19.5	30	30	30
CLT80-8	80	245	339	42	170	22	10-11	190	210	158	106	Φ17	7.5	22	32	32	32
CLT80A-8	80	227	349	43	166	25	8-11	190	220	235	286	Φ17	7.5	32	32	32	32
CLT100-8	100	293	370	43	175	30	8-13	220	250	272	307	Φ20	9	34	40	30	30

刀盤標準規格及配件表及配件

型號Model		CLT63	CLT80	CLT80A	CLT100
刀盤對邊 Opposites side	8T	228	280	270	330
				300	370
				330
	12T		340	340	380
鏜刀座 Boring Tool		Φ20 Φ25 Φ32	Φ32 Φ40	Φ32 Φ40 Φ50	Φ40 Φ50
外徑刀 O.D Tool		￡20	￡20 ￡25	￡20 ￡25	￡25
端面刀座 Facing Tool		￡20	￡20 ￡25	￡20 ￡25	￡25

主要規格參數

項目Item		參數Parameter	項目Item		參數Parameter
型號Model		CLT63/80/80A/100	型號Model		CLT63/80/80A/100
中心高 Center height	mm	63/80/80/100	工作流量 Working Flow rate	L/min	18/22/25/30
刀位數 Allowed number of tools	位	8；12	大不平衡力矩 Max unbalance moment of torque	Nm	15/20/25/50
轉45°時間 Rotation time	sec.	0.35/0.35/0.4/0.65
轉45°并鎖緊 Rotation and camping	sec.	0.45/0.45/0.5/0.8	大切向力矩 Max tangential moment of torque	Nm	1500/2000/2500/3500
轉180°時間 Rotation time	sec.	1.5/1.5/1.7/1.8
轉180°并鎖緊 Rotation and camping	sec.	1.6/1.6/1.8/1.95	大軸向力矩 Max axial moment of torque	Nm	1500/2000/2500/3500
重復精度 Repeatability Accuracy		±1.6"
分度精度 Indexing Accuracy		±4"	凈重（不含刀盤） Net weight(without tool disc)	Kg	35/43/65/100
工作壓力 Working pressure	MPa	3.5
