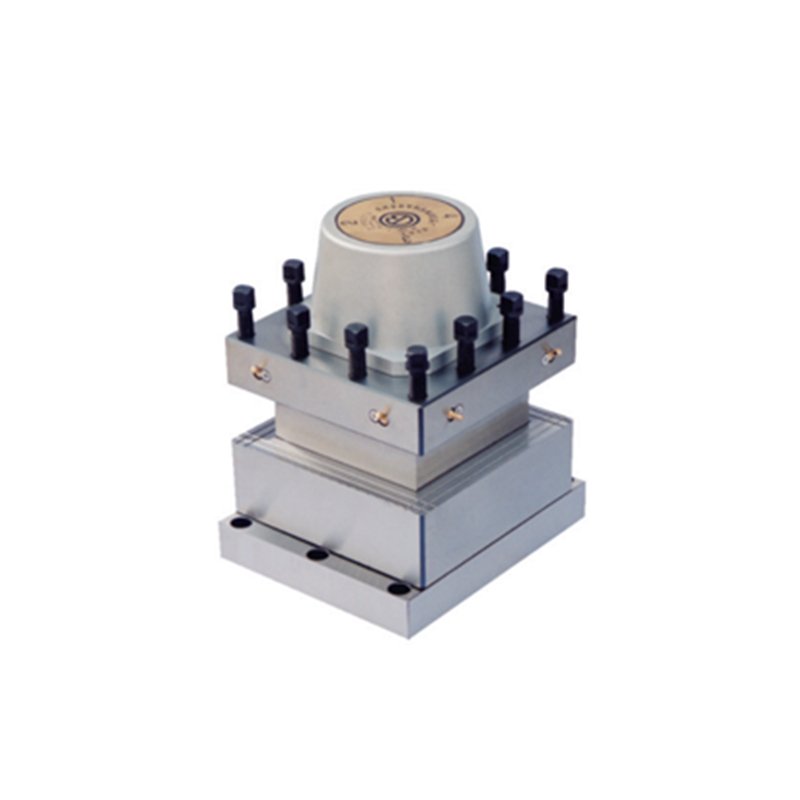

TLDB系列臥式刀架

特點：

四工位塔形刀塔
內藏式伺服電機安裝，結構緊湊
單向選刀，精密三端齒定位，凸輪機構鎖緊
換刀快、密封性好、剛性強
適用于C6132以上的平車

產品詳情

產品特點

三端齒定位，電機內藏，外觀美觀，避免干涉碰撞，凸輪鎖緊機構，換刀快，屬國際先進水平，適用于C6132以上車床。

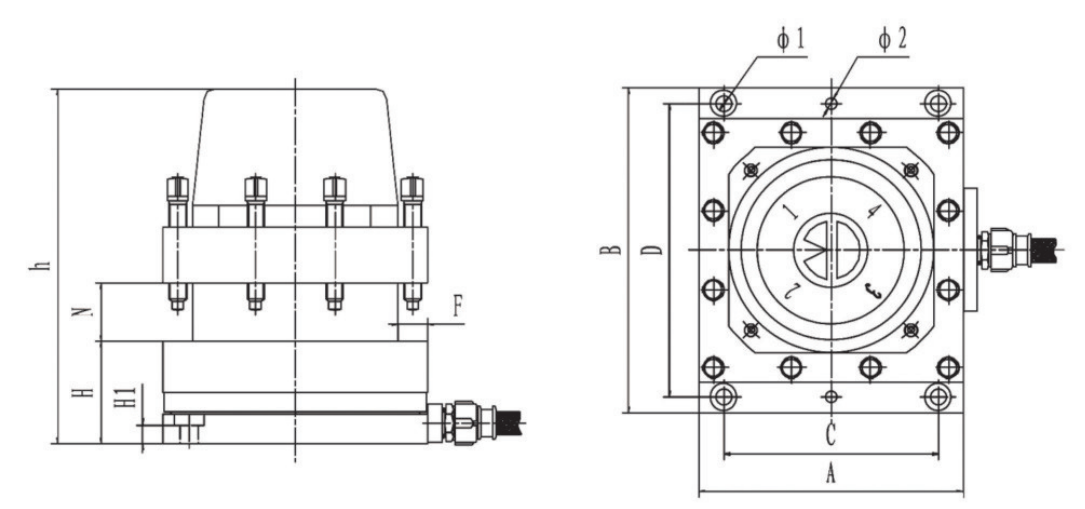

外觀尺寸

主要規格參數

型號Model	換刀時間 Changing tool time	大許用力矩（Nm) Max allowable torque		重復定位精度 Repeatability accuracy (mm)	電機 功率 Motor power (w)	電機 轉速 Motor speed (r/min)	凈重 Net weight (kg)
型號Model	90°	Mq	Ms/Mx	重復定位精度 Repeatability accuracy (mm)	電機 功率 Motor power (w)	電機 轉速 Motor speed (r/min)	凈重 Net weight (kg)
TLDB4-70/180	1.6	1100	500	﹤0.005	90	1400	29
TLDB4-81/200	1.6	1400	600	﹤0.005	120	900	41
TLDB4-120/240	2.5	3000	1100	﹤0.005	250	900	125
