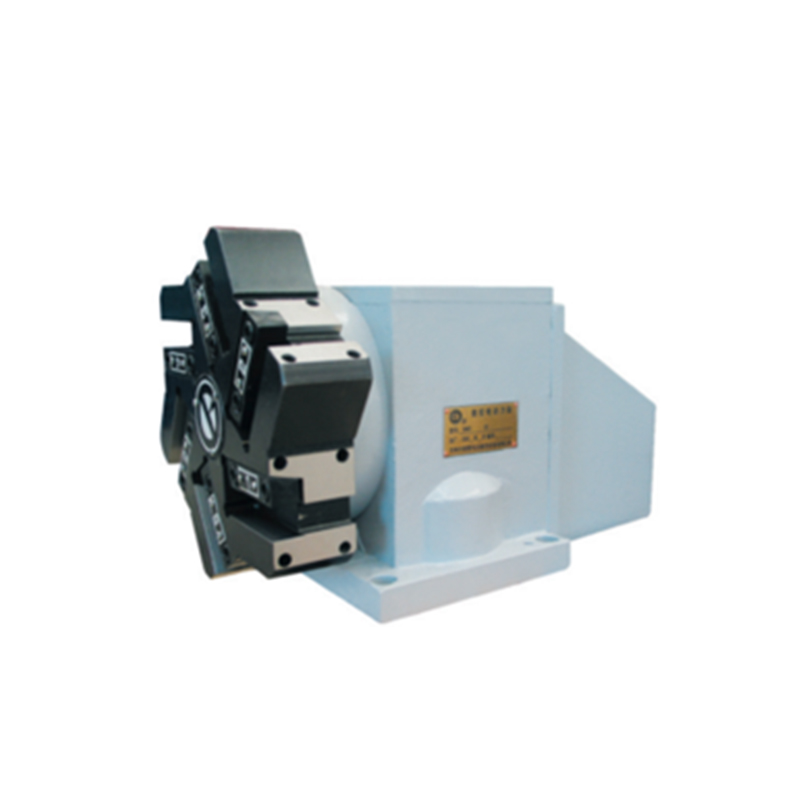

WD系列臥式刀塔

特點：

中心高 100 / 118
抬起式換刀，單向選刀
反靠銷粗定位，端面齒精定位，凸輪機構鎖緊
結構緊湊，輕巧可靠
適用于C6140以下的平車

產品詳情

產品特點

單向選刀，采用無觸點發訊，反靠銷初定位，端面齒精定位，凸輪夾緊，結構緊湊，輕巧可靠。適用于C6140以下各種機床。

外觀尺寸

*：此型只有6工位

N：為大自鏜孔直徑;8工位、后置及非標刀盤外形尺寸請另行咨詢。

主要規格參數

型號Model	換刀時間changing time(s)			大偏載力矩Max.allowable torque(Nm)		大偏載力矩The max bias torque(Nm)	重復定位精度Repeatability accuracy（mm）	定位精度Indexding accuracy	電機功率Motor power (w)	電機轉速M(fèi)otor speed (r/min)	凈重Net weight (kg)
型號Model	60°	120°	300°	軸向axial	切向tangential	大偏載力矩The max bias torque(Nm)	重復定位精度Repeatability accuracy（mm）	定位精度Indexding accuracy	電機功率Motor power (w)	電機轉速M(fèi)otor speed (r/min)	凈重Net weight (kg)
WD100-6	1.5	2	3.5	600	600	8	＜0.005	±7''	60	1400	25
WD118-6	1.5	2	3.5	1200	1200	10	＜0.005	±7''	120	1400	40

WD系列臥式刀塔

特點：

中心高 100 / 118
抬起式換刀，單向選刀
反靠銷粗定位，端面齒精定位，凸輪機構鎖緊
結構緊湊，輕巧可靠
適用于C6140以下的平車

86-519-88351985

產品詳情

產品特點

單向選刀，采用無觸點發訊，反靠銷初定位，端面齒精定位，凸輪夾緊，結構緊湊，輕巧可靠。適用于C6140以下各種機床。

外觀尺寸

*：此型只有6工位

N：為大自鏜孔直徑;8工位、后置及非標刀盤外形尺寸請另行咨詢。

主要規格參數

型號Model	換刀時間changing time(s)			大偏載力矩Max.allowable torque(Nm)		大偏載力矩The max bias torque(Nm)	重復定位精度Repeatability accuracy（mm）	定位精度Indexding accuracy	電機功率Motor power (w)	電機轉速M(fèi)otor speed (r/min)	凈重Net weight (kg)
型號Model	60°	120°	300°	軸向axial	切向tangential	大偏載力矩The max bias torque(Nm)	重復定位精度Repeatability accuracy（mm）	定位精度Indexding accuracy	電機功率Motor power (w)	電機轉速M(fèi)otor speed (r/min)	凈重Net weight (kg)
WD100-6	1.5	2	3.5	600	600	8	＜0.005	±7''	60	1400	25
WD118-6	1.5	2	3.5	1200	1200	10	＜0.005	±7''	120	1400	40
